Vertikaldrehmaschinen von WALDRICH COBURG
Leistungsstarkes Drehen für große Werkstücke
Mit unseren Vertikaldreh-Bearbeitungszentren setzen Sie auf maximale Präzision, Effizienz und Flexibilität. WALDRICH COBURG bietet Lösungen für die Bearbeitung von Werkstücken in allen Größen – von kompakten Bauteilen bis hin zu extrem großen und schweren Komponenten für den Kraftwerks- und Turbinenbau.
Unsere Drehmaschinen sind mehr als reine Drehmaschinen: Sie sind Dreh-Fräszentren, die komplexe Bearbeitungen in einer Aufspannung ermöglichen. Das bedeutet für Sie: höhere Produktivität, kürzere Durchlaufzeiten und maximale Genauigkeit.
Unsere Drehmaschinen im Überblick
Vertikaldrehmaschine ValuTurn
Kompakt & präzise
Das Vertikaldreh-Bearbeitungszentrum ist als Portalkonstruktion ausgeführt. Die 2 Ständer und der Querbalken bzw. Traverse bilden mit dem Fundament einen geschlossenen Rahmen, der für eine hohe Steifigkeit und Genauigkeit sorgt.
Die Fähigkeit zur Komplettbearbeitung kann mit dem optional verfahrbaren Drehtisch (Y‑Achse) erweitert werden, so dass die außermittige Bearbeitung komplexer Werkstücke möglich ist.
Eine große Anzahl verschiedener Werkzeugträger und Spindeleinheiten ermöglichen die effiziente Bearbeitung unterschiedlichster Werkstücke. Die Bearbeitungseinheiten werden nach dem Masterhead-Prinzip eingewechselt. Je nach Anforderung stehen hoch entwickelte Wechselsysteme für Bearbeitungseinheiten und Werkzeuge zur Verfügung.
- Leistung [kW] 75 / 100
- Drehdurchmesser [mm] 2.000 – 4.500
- Drehhöhe [mm] 1.000 – 3.500
- Leistung [kW] 100 / 150 / 200
- Drehdurchmesser [mm] 3.000 – 6.000
- Drehhöhe [mm] 1.000 – 5.000

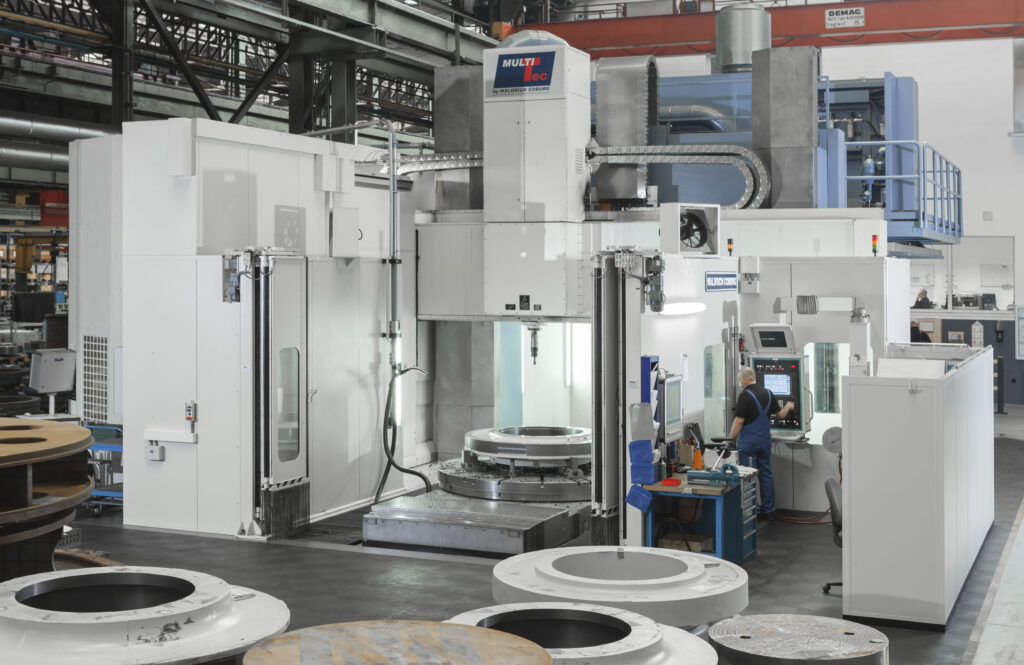

Das Vertikaldreh-Bearbeitungszentrum MultiTurn
Unsere MultiTurn ist in Portalbauweise ausgeführt und dient der Bearbeitung von mittleren bis großen Werkstücken.
Durch die Option des verfahrbaren Drehtisches in Verbindung mit einer äußerst leistungsfähigen Bohr- und Fräseinrichtung ermöglicht die MultiTurn selbst die Bearbeitung äußerst komplexer Werkstücke.
Dazu steht eine große Auswahl von Bearbeitungseinheiten zur Verfügung, die nach dem Masterhead-Konzept eingewechselt werden können. Je nach Anforderung stehen hoch entwickelte Wechselsysteme für Bearbeitungseinheiten und Werkzeuge zur Verfügung.
Vertikaldrehmaschine PowerTurn
Für die größten Herausforderungen
Bei der PowerTurn handelt es sich um das größte und leistungsfähigste Vertikaldreh-Bearbeitungszentrum.
Als Standard in Portal- bzw. Doppelständerausführung. Wie auch bei der ValuTurn und MultiTurn stehen sämtliche Ausbaustufen bis hin zu einem verfahrbaren Drehtisch zur Verfügung.
Auf der PowerTurn bearbeiten Sie Ihre größten Werkstücke mit der höchsten Wirtschaftlichkeit und Genauigkeit.
- Leistung [kW] 100 / 150 / 200 / 300
- Drehdurchmesser [mm] 5.000 – 14.000
- Drehhöhe [mm] 3.000 – 12.000
FAQs zu unseren Vertikaldrehmaschinen
1. Welche Vertikaldrehmaschinen bietet WALDRICH COBURG an?
Wir bieten drei Baureihen von Vertikaldreh-Bearbeitungszentren an:
- ValuTurn – kompakte Lösung für mittlere Werkstücke, ideal für kombinierte Dreh- und Fräsbearbeitung.
- MultiTurn – flexible Maschine für große Werkstücke und komplexe Geometrien.
- PowerTurn – die größte und leistungsstärkste Baureihe für extrem große und schwere Komponenten, z. B. im Kraftwerksbau.
Alle Maschinen sind als Dreh-Fräszentren konzipiert und ermöglichen die Bearbeitung in einer Aufspannung – für maximale Präzision und Effizienz.
3. Welche Werkstückgrößen können bearbeitet werden?
Die Bearbeitungskapazitäten variieren je nach Baureihe:
- ValuTurn: Drehdurchmesser 2.000–4.500 mm, Drehhöhe 1.000–3.500 mm.
- MultiTurn: Drehdurchmesser 3.000–6.000 mm, Drehhöhe 1.000–5.000 mm.
- PowerTurn: Drehdurchmesser 5.000–14.000 mm, Drehhöhe 3.000–12.000 mm.
Damit decken wir ein breites Spektrum ab – von mittelgroßen Bauteilen bis hin zu XXL-Komponenten für Energie- und Turbinenbau.
4. Sind die Maschinen Industrie 4.0‑fähig?
Ja, alle WALDRICH COBURG Drehmaschinen sind für Industrie 4.0 vorbereitet. Sie verfügen über:
- Vernetzte Steuerungen für die Integration in digitale Fertigungsprozesse.
- Condition Monitoring zur Überwachung des Maschinenzustands in Echtzeit.
- Remote Service für schnelle Unterstützung weltweit.
Das ermöglicht eine intelligente, automatisierte und effiziente Produktion.
5. Welche Branchen setzen auf WALDRICH COBURG Drehmaschinen?
Unsere Vertikaldrehmaschinen sind weltweit im Einsatz in:
- Energieindustrie (z. B. Turbinen, Generatoren)
- Maschinenbau
- Werkzeug- und Formenbau
- Luft- und Raumfahrt
- Schiffbau
- Schwermaschinenbau
Überall dort, wo höchste Präzision und Zuverlässigkeit gefragt sind.
